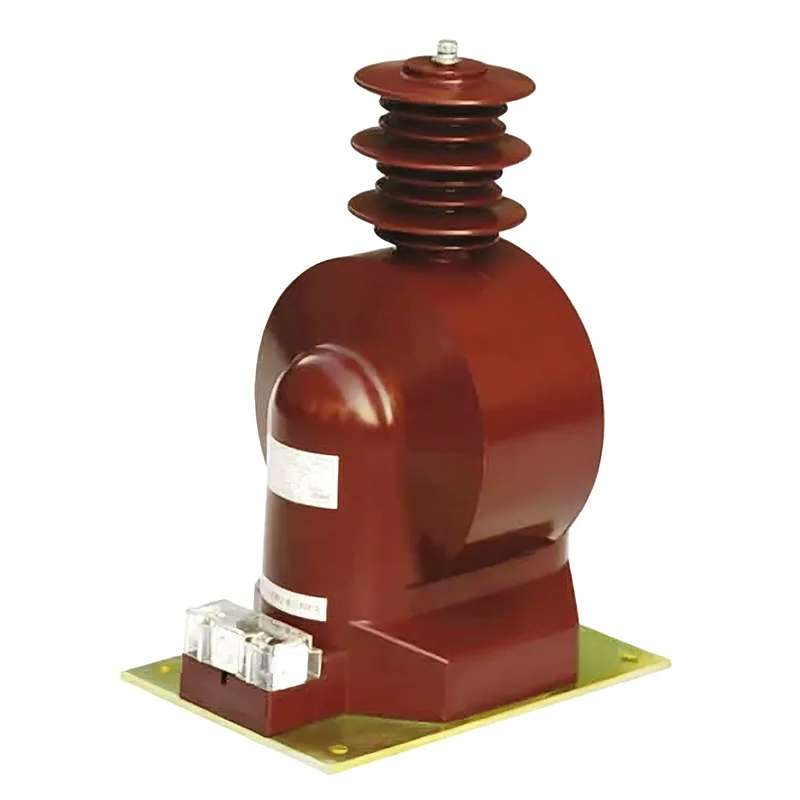

35 kV-ko Tentsio-Transformadorea

Kalitate handiko 35 kV-ko tentsio-transformadoreen fabrikatzaile gisa, Youbian-ek gure fabrikako tentsio-transformadoreak erostea aukera dezake aukeratzeko zailtasunak dituzunean edo erabaki gabe zaudenean. Urte askotako esperientzia, ekipamendu osoa eta arazo guztiak konpontzeko talde bat gara.

Zeintzuk dira tentsio-transformadoreen egitura-ezaugarriak?

1) Olioan murgilduta dagoen tentsio-transformadorea

Olioan murgilduta dauden tentsio-transformadoreak etapa bakarreko eta serieko etapa bakarreko motatan banatzen dira. Etapa bakarreko mota 220 kV-ko eta beheragoko tentsio-mailetarako erabil daiteke, eta serie-mota, berriz, 66 kV-ko eta hortik gorako tentsio-maila guztietan erabil daiteke. Etapa bakarreko motako harilkatu primarioak eta sekundarioak burdinazko nukleo arrunt batean biribiltzen dira, isolamendu mailakatu gabe, eta energia bihurketa akoplamendu magnetikoaren bidez lortzen da. Kaskada motako harilkatu primario anitzek osatzen dute bira-kopuru berdina duten burdinazko nukleo berean bilduta haize kopuruaren erdiarekin, goitik behera antolatuta eta goi-tentsioaren eta lurraren artean konektatuta.

2) SF6 gas isolatutako tentsio-transformadorea

SF6 gas isolatutako tentsio-transformadoreak karkasa, isolamendu mahuka, burdinazko nukleoa, lehen eta bigarren mailako harilkiak eta instalazio osagarriak ditu. Harilak primarioak, oro har, pagoda formako geruzadun bihurguneak hartzen ditu eta modu mailakatuan zauritzen da. Bigarren mailako harilkatua geruzadun hariketa bat da, burdina-nukleotik hurbil dagoena, hau da, normalean, fase bakarreko zutabe bikoitzeko laminatutako burdin-nukleoa. SF6 gas isolatutako tentsio-transformadoreak GISekin parekatu daitezke edo SF6 gas isolatutako tentsio-transformadore independente gisa erabil daitezke.

Zeintzuk dira tentsio-transformadoreetarako kableatzeko metodoak?

1) Fase bakarreko kableatua lurreko korronte handiko sistemetan erabiltzen da linean tentsiorik edo sinkronizaziorik ez dagoen zehazteko. Edozein fase konekta daiteke, baina beste irizpide bat bus-tentsioari dagokion fasea erabiltzea da.

2) Tentsio bi faseen artean konektatutako tentsio-transformadore bat korronte txikiko lurreratzeko sistemetan erabiltzen da batez ere linea tentsiorik ez dagoen edo sinkronoa den zehazteko, lurrerako korronte sistema txikiek lur fase bakarreko lurra ahalbidetzen dutelako. Fase bakarreko lurrerako tentsio-transformadore bakarra erabiltzen bada, tentsio-transformadorea zehazki lurreratzeko fasean badago eta fase horren neurtutako lurreko tentsioa zero bada, ezinezkoa da egiaztatu lineak tentsiorik ez duen ala ez. Gaizki baloratzen bada, itxiera ez-sinkronoa eragin dezake

Korronte-transformadoreen kableamenduan honako hau nabarmendu behar da

1) 35 kV-ko tentsio-transformadorearen bigarren mailako aldea ez da zirkuitu irekirik egon behar erabileran. Erabiltzean tresnak edo erreleak desmuntatzen direnean, bigarren mailako aldea zirkuitu laburtu behar da aldez aurretik. Instalazioan, kableatuak fidagarria izan behar du eta ez da onartzen bigarren aldean fusibleak instalatzea;

2) Bigarren mailako aldeak mutur bat lurretik izan behar du. Saihestu isolamenduaren kalteak lehen eta bigarren mailako aldeetan, eta saihestu tentsio altua bigarren mailako aldean sartzea, norberaren eta ekipoen segurtasuna arriskuan jarriz;

3) Erreparatu polaritateari kableatzerakoan. Korronte-transformadorearen alde primario eta sekundarioetako polaritate terminalak letraz adierazten dira.

4) Alde primarioa seriean konektatzen da zirkuituan, eta bigarren mailako errelea edo neurketa tresna seriean konektatzen da.
