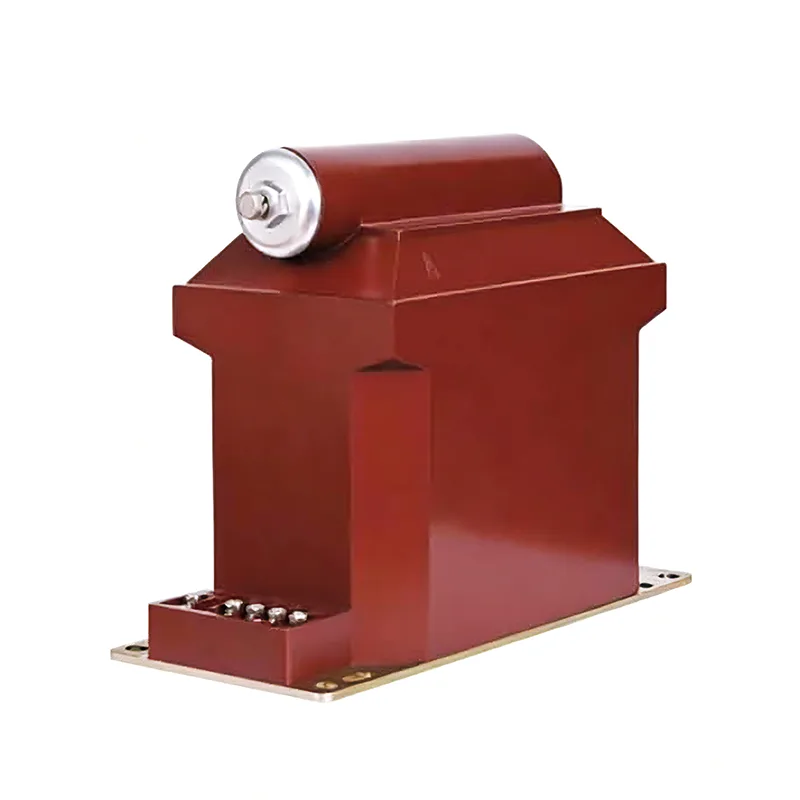

33 kV-ko Tentsio-Transformadorea

Youbian 33 kV-ko tentsio-transformadore iraunkorrak bobina primario eta sekundarioetarako harilketa- eta blindaje-teknika bereziak erabiltzen ditu tentsio-tentsioaren banaketa hobetzeko. Bobina bakoitza poliester filmarekin isolatuta dago geruzen artean dielektriko handia emateko. Osatutako harilkadura-egitura eta eraztun bikoitzeko burdina-nukleoa euskarriaren gainean muntatu.

Neurriak

1. Martxan jarri baino lehen, 1,33 kV-ko tentsio-transformadoreak probak eta ikuskapenak egin beharko ditu araudian zehaztutako elementuen arabera. Adibidez, polaritatearen neurketa, konexio taldea, isolamenduaren astindua, fase nuklearren sekuentzia, etab.

2. Tentsio-transformadorearen kableatuak bere zuzentasuna bermatu behar du. Harilketa primarioa probatutako zirkuituarekin paraleloan konektatu behar da eta bigarren mailako harilketa paraleloan konektatu behar da konektatutako neurketa-tresnaren, erreleen babes-gailuaren edo gailu automatikoaren tentsio-bobinarekin. Aldi berean, polaritatearen zuzentasunari arreta jarri behar zaio.

3. 33 kV-ko tentsio-transformadorearen bigarren mailako aldean konektatzen den kargaren ahalmena egokia izan behar da, eta tentsio-transformadorearen bigarren mailako aldean konektatuta dagoen kargak ez du bere ahalmen nominala gainditu behar, bestela transformatzailearen errorea areagotuko du eta neurketa-zehaztasuna lortzea zaila izango da.

4. 4,33 kV-ko tentsio-transformadorearen bigarren mailako aldean zirkuitulaburrak ez dira onartzen. Tentsio-transformadorearen barneko inpedantzia txikia dela eta, zirkuitu sekundarioa zirkuitu laburra bada, korronte handia sortuko da, eta horrek ekipamendu sekundarioa kaltetuko du eta norberaren segurtasuna ere arriskuan jarriko du. Tentsio-transformadoreak bigarren aldean fusibleak izan daitezke bigarren mailako zirkuitu laburrek eragindako kalteetatik babesteko. Ahal den neurrian, fusibleak ere instalatu behar dira lehen aldean, goi-tentsioko sare elektrikoa sistema primarioaren segurtasuna arriskuan ez jartze aldera babesteko, transformadorearen goi-tentsioko harilkaduran edo berun-harien akatsen ondorioz.

5. Neurketa-tresnekin eta erreleekin kontaktuan daudenean pertsonen segurtasuna bermatzeko, tentsio-transformadorearen bigarren mailako harilkiak lurrerako puntu bat izan behar du. Lurrean jarri ondoren, lehen eta bigarren mailako harilkatuen arteko isolamendua hondatzen denean, tentsio altuak tresnen eta erreleen segurtasun pertsonala arriskuan jar dezakeelako.

6. Tentsio-transformadorearen bigarren mailako aldea ez da zirkuitulaburrik egon behar.

Isolamendu eta babeserako, osagaia automatikoki hutsean presioa egiten da epoxi erretxina hidrofobiko zikloalifatikoan (HCEP). HCEP materialak arku ibilbide bikaina, ozonoa eta ultramorearen erresistentzia du, indar fisikoa mantenduz. HCEPren gainazaleko propietate hidrofoboek bere errendimendu oso fidagarria bermatzen dute ingurune hezeetan, hezeetan edo kutsatuetan.

35KV-ko banaketa-lerroetarako, ikatz-meategietarako, zentral elektrikoetarako, trenbideetarako eta lantegietarako erabil daiteke.

33 kV-ko tentsio-transformadoreak zorrotz betetzen du IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplikazioa

Trenbidea; Ikatz meategiak; Potentzia-neurgailua; Zentrala; Energia elektrikoaren kontagailua; Zentrala; Tentsio ertaineko konmutagailuak; Petrolio- eta gas-enpresak; Energia Banatzeko Kutxa; Energia banatzeko sistema; Aire isolatutako armairua; Eraztun-sareko armairua; Neurketa-tresna; Elektrizitate Bulegoa; Tentsio ertaineko potentziaren kalitatearen analizatzailea; Industria eta meatzaritza enpresak;

ezaugarria

Pisua: 50KG;

Zerbitzu-bizitza: 30 urte;

Materiala: Epoxi erretxina (HCEP);

36 kV arteko tentsio nominala;

Zehaztasun maila: 0,2 0,5 6P 3P;

33KV 35KV 36KV barruko aplikazioa;

Polo bakarreko tentsio transformadorearen diseinua;

Irteera termiko mugatua (VA): 300VA/600VA;

Arrazoizko egitura, egitura sendoa;

Tentsio-erlazioa: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Oinarrizko Isolamendu Maila Kalifikatua (BIL) 200 kV arte;

Zirkuitu labur eta beroarekiko erresistentzia bikaina;
