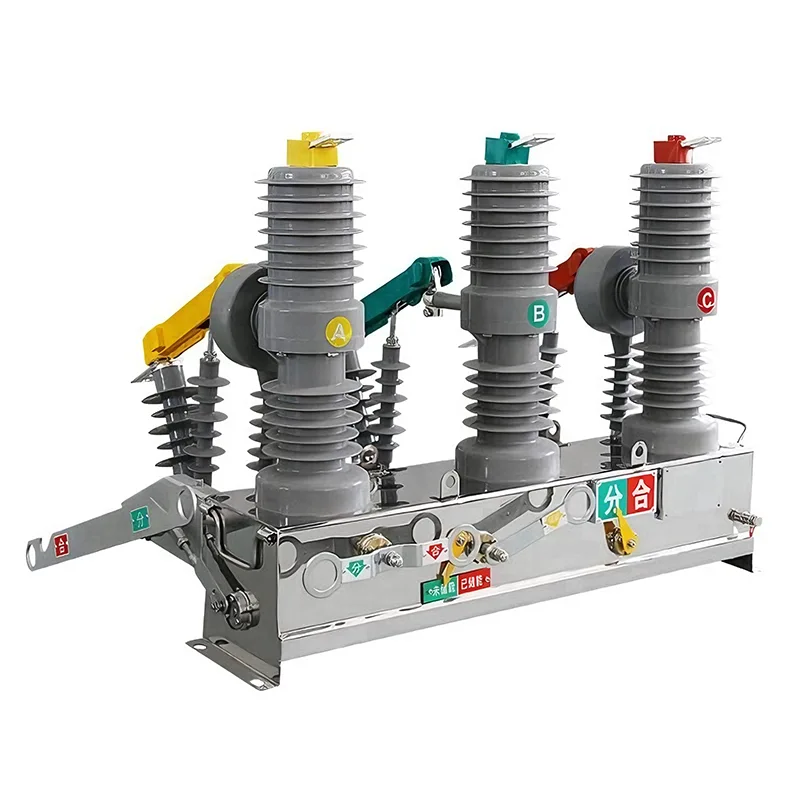

11 KV-ko hutseko etengailua

Youbian-en, gure diseinua 11 kV-ko hutseko etengailuaren 12 kV-ko estandarraren inguruan oinarritzen da, 11 kV-ko sare elektrikoaren errendimendu-eskakizunak guztiz estaltzen eta optimizatzen dituena. Teknologia zaharrak ez bezala, etengailu hauek huts handiko ingurune batean oinarritzen dira arkuak itzaltzeko, eta, horrela, sare elektrikoa egonkortzen dute eta langileen segurtasuna bermatzen dute.

Ulertu oinarrizko hutsaren teknologia

11 Kv Hutseko Circuit Breaker-en "hutsak" hutseko arkua itzaltzeko ganbararen barruko inguruneari egiten dio erreferentzia (normalean hutsezko botila gisa aipatzen da). Hau da sistemaren muina. Airearekin edo olioarekin alderatuta duen indar dielektriko handiagoa (isolamendu-gaitasuna) dela eta, hutsuneak kontaktu-hutsune txikiagoak lor ditzake eta tentsio altuak jasan ditzake.

Gure 11 Kv-ko hutseko etengailua martxan dagoenean, kontaktuen bereizketa etengabe itxitako huts-ganberaren barruan gertatzen da. Gas molekularik ez dagoenez, ez dago ia ezer arkua mantentzeko, eta horrela faila isolamendu azkarra lortzen da.

Hutseko arkua itzaltzeko ganberaren eginkizuna arkua itzaltzean

Gure ekipoen arkua itzaltzeko prozesua zehatza eta berehalakoa da. Hona hemen bere funtzionamendu-printzipioa ezartzeko gure diseinua:

1. Kontaktuen bereizketa: matxura bat hautematen denean, kontaktuak bereizten dira.

2. Metal-lurrun-arkua: kontaktu-materialean dagoen metal-lurruna dela eta, arku bat sortuko da laburki.

3. Difusio azkarra: hutseko ingurunea dela eta, metal-lurruna hedatu eta hedatuko da abiadura oso azkarrean.

4. Zero gurutzatzeko etengailua: korrontea zero gurutzatzen denean lehen aldiz, arkua itzaltzen da, tentsioa igo eta arkua berriro pizten duen abiadura baino indar dielektrikoaren berreskurapen-tasa azkarragoaren ondorioz.

Hutseko etengailuen eta petrolio/gas etengailu tradizionalen arteko aldea

Hutseko teknologiara aldatzea defendatzen dugu, zaharkitutako petrolio edo gas etengailuekin lotutako ingurumen- eta mantentze-erantzukizunak ezabatzen dituelako. Jarraian, ingurumena errespetatzen duten etengailuak azpiegitura modernoetarako aukera hobeak diren alderatzen du.

Vacuum Circuit Breaker (VCB) Olio/Aire Etengailu

Arkua itzaltzeko gaitasuna: ertain/altuko hutsean (zigilatutako) olioa edo aire konprimitua

Mantentzea: oso arraroa (bizitzarako zigilatzea) altua (olioa ordezkatzea, garbiketa kontaktuak)

Sute-arriskua: bat ere ez (oliorik eta SF6rik gabe) Altua (olioa sukoia)

Zerbitzu-bizitza: Luzea (20-30 urte) Laburra (erabiliarekin zahartzea)

Tamaina: trinkoa modular/handiagoa

Ingurumen-eragina: Ingurumena babestea/Olioa isurtzeko arriskua edo SF6 isuria

Hutseko teknologia hartuz, gure 11 Kv hutseko etengailua seguruagoa izateaz gain, funtzionamendu kostuak nabarmen murrizten ditu ekipoaren bizi-ziklo osoan zehar.

Tentsio eta korronte nominalaren parametroak

Gailu hauek 11kV-ko elikadura-sarean hedatzen diren arren, 11kV-ko hutseko etengailuaren tentsio nominala 12kV-koa da, beharrezko segurtasun-marjina bermatzeko. Korronte jarraitu nominalak etengailu batek funtzionamendu arruntean jasan dezakeen karga-gaitasuna zehazten du. Konfigurazio malguak eskaintzen ditugu karga-baldintza zehatzak betetzeko:

Korronte nominala 630A: banaketa-elikadura estandaretarako eta industria-karga txikietarako egokia.

1250Atik 1600Ara: sarrerako linea nagusietarako eta industria-makineria astunetarako bereziki diseinatua.

Pertsonalizazioa: Balio altuagoak eman daitezke kommutagailuen konfigurazio espezifikoetan oinarrituta.

Zirkuitulaburrak hausteko ahalmena eta betetzea

Hutseko etengailuen funtziorik kritikoena matxurak deskonexio segurua da. Gure 11 Kv-ko hutseko etengailuak 20 kA eta 31,5 kA bitarteko zirkuitulaburrak eteteko ahalmena du, akatsen korronte handiak berehala garbitzeko gaitasuna bermatuz, beherako ekipoak kaltetu gabe.

Mundu mailako fabrikazio estandarrak zorrotz betetzen ditugu. Unitate bakoitzak IEC 62271-100 araua betetzen duen hutseko etengailu (VCB) batekin hornituta dago, urpekarien errendimenduaren koherentzia bermatuz.
