40,5 kv-ko etengailuaren birziklagailua

40.5kv-ko etengailua (aurrerantzean "disengailua") Youbian-ek garatutako kanpoko hutseko etengailuaren belaunaldi berri bat da, atzerriko teknologia aurreratua sartuz eta Txinako energia-industriaren ezaugarriekin konbinatuz. Batez ere, 10-35 kV-ko kanpoko banaketa-sistemetarako erabiltzen da hiri eta landa sare elektrikoetan. Karga-korrontea, gainkarga-korrontea eta zirkuitu-labur-korrontea aplikatzearekin batera, antzeko beste egoera batzuetan ere erabil daiteke.

lan-giroa

Ingurumen-tenperatura: -40 ℃ eta 85 ℃

Eguneko tenperatura aldea: 25 ℃

Altuera: ≤ 2000m

Haizearen abiadura 35 m/s-tik gorakoa ez da

Intentsitate arrunteko bibraziorik ez

Gas edo medio korrosibo indartsurik ez (adibidez, azidoak, alkaliak, lohiak, etab.)

Kutsadura maila: IV

Kargatzeko tenperatura: -40 ℃ eta 85 ℃

Ezaugarriak

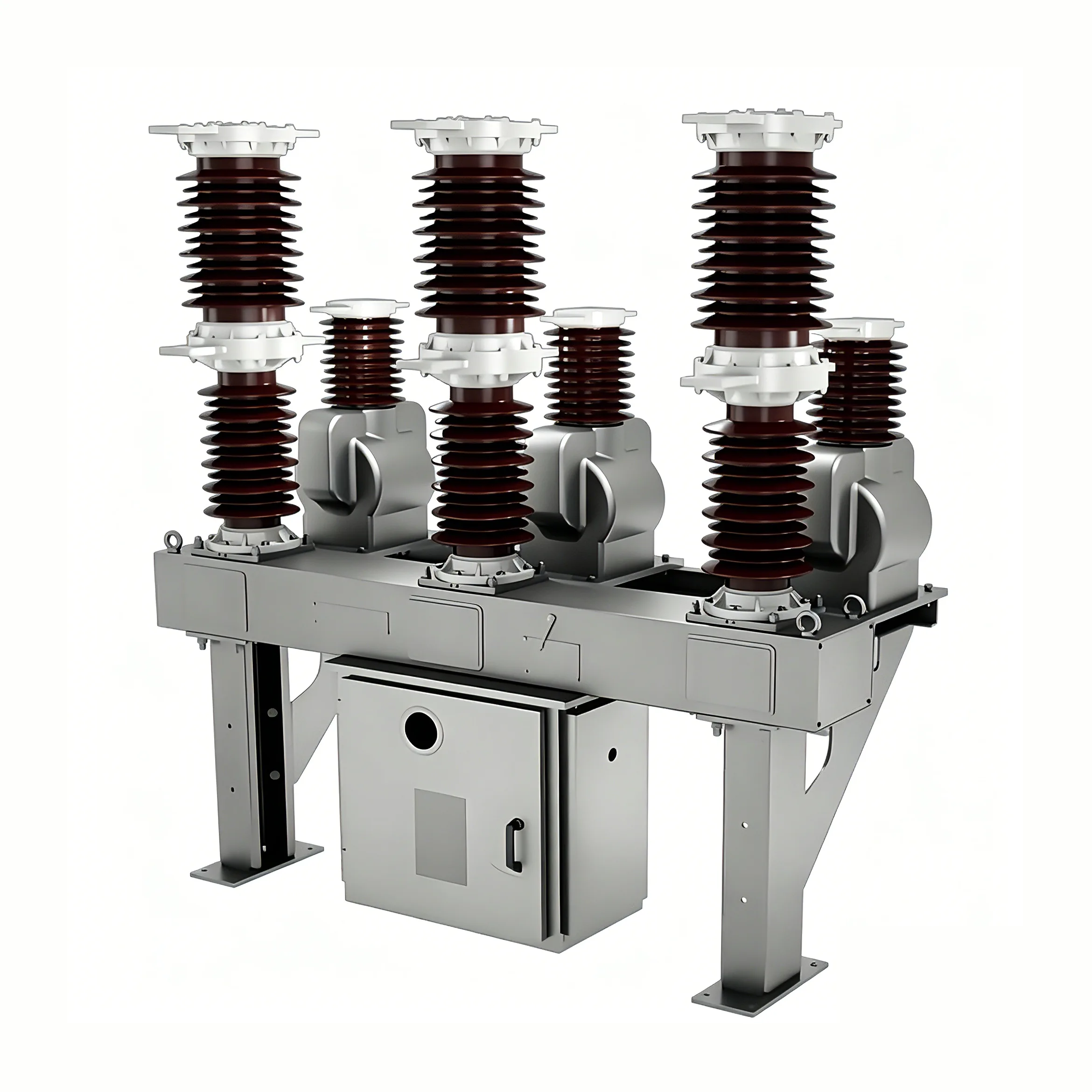

40,5 kv-ko etengailu birziklatzailea ANSI/IEC estandarrak betetzen dituen diseinu hobetu bat da, eragingailu magnetiko batekin, pizteko / itzaltzeko gailu batekin (RCWE motako ACR-k ez du eskuz ixteko gailurik), 3 korronte sentsore, gehienez 3 tentsio sentsore eta funtzio gehiago, hala nola babes-kurba (programagarria), koordinazio-logika (programagarria), komunikazio-protokolo programagarria, RWK, APP kontroladore tresna, RWK, APP kontrol tresna eta abar.

40,5 kv-ko etengailuaren birziklagailua silikonazko kautxuz estalitako birziklagailu solidoa da eta ez du SF6 gasaren zigilatzea erabiltzen. Berrezargailu honek ihes-distantzia handia eta isolamendu-maila handiagoa du, 42 kV-ko mailara arteko sistemetarako egokia, BIL200kV.

40,5 kV-ko etengailu birziklatzailea AC 50/60Hz trifasikorako diseinatuta dago, 40,5 kV-ko tentsio nominalarekin, eta kanpoko goi-tentsioko etengailuetarako egokia da. Batez ere hiri eta landa sare elektrikoetan, azpiestazioetan eta industria- eta meatze-enpresen banaketa-sistemetan erabiltzen da, karga-korrontea, gainkarga-korrontea eta zirkuitu-labur-korrontea hausteko. Hutseko etengailuen errendimendu berezia dela eta, bereziki egokiak dira maiz funtzionatzea eta oliorik gabeko aldaketa behar duten aplikazioetarako.

Etengailu-eredu honek hiru fase bereizitako polo-egitura hartzen du, fase bakarreko matxurek zirkuitu labur trifasikorik eragingo ez dutela ziurtatzeko. Hutseko arkua itzaltzeko ganbera fase bakoitzeko isolamendu-mahuken barruan kokatzen da, kondentsazioak eragindako zirkuitu-laburren akatsen arriskua ezabatuz. 40.5kv-ko etengailuaren kanpoko isolamendua kanpoko epoxi erretxina edo silikonazko kautxuzko materialez egina dago, hidrofobikotasun bikaina eta zikintzearen aurkako errendimendu bikaina duena, eguraldiarekiko erresistentzia eskakizun handiko eta funtzionamendu baldintza gogorrak dituzten kanpoko inguruneetarako egokia da. Etengailuak egitura orokor trinkoa du, eremu txikia hartzen du, arina da eta erraz instalatzen da. Kutxaren barrualdea transformadore-olioz beteta dago, baina ez du sufre hexafluoruro gasik, oliorik gabeko eraldaketa eta ingurumena babesteko baldintzak betetzen ditu.

Produktuen estandarrak

Etengailu honek arau hauek betetzen ditu: GB1984: Goi-tentsioko etengailuak; GB/T11022: Baldintza Tekniko Orokorrak Tentsio Handiko Konmutagailuetarako eta Kontrol Ekipoetarako; JB3855: 3,6 ~ 40,5 kV Kanpoko AC tentsio handiko hutsean etengailua DL/T403: 12 ~ 40. 5 kV AC tentsio handiko hutseko etengailuak eskatzeko zehaztapen teknikoak IEC56: tentsio altuko etengailuak
