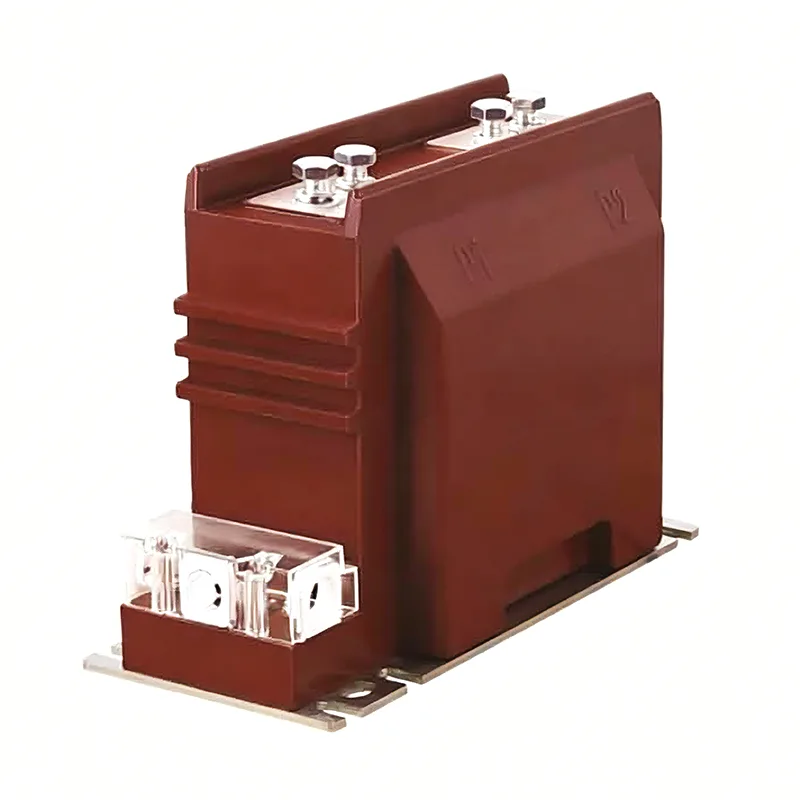

11 Kv-ko korronte-eraldaketa

Youbian-en kalitate handiko 11 Kv-ko korronte transformadoreak korronte bihurtzean eta isolamendu elektrikoan funtzionatzen du. Elektrizitatea sortzeko, eraldaketa, transmisio, banaketa eta kontsumo-lineetan korrontea asko aldatzen da, ampere gutxi batzuetatik hasi eta hamarnaka mila amperera bitartekoa. Neurtzeko, babesteko eta kontrolatzeko erosotasunerako, beharrezkoa da korronte nahiko uniforme batera bihurtzea. Gainera, lineako tentsioa altua da oro har, eta zuzeneko neurketa oso arriskutsua da. Dahu Electric-ek atsegin handiz gonbidatzen zaitu gure fabrikara 11 kV-ko korronte-transformadore berrienak, salduenak, merkeak eta kalitate handikoak erosteko. Zurekin lan egitea espero dugu.

11 Kv Korronte Transformadorearen eredua

Lehen letra: L - korronte-eraldaketa

Bigarren letra: A - hormaren estiloa; Z-zutabe mota; M-barra mota; D - Bira bakarra motaren bidez; V - alderantzizko egitura; J - Zero sekuentzia

Lurreratze detektatzeko helburuetarako; W - Kutsaduraren aurkakoa; R - Biluzik biluzik mota

Hirugarren letra: Z - epoxi erretxina galdaketa mota; C - Zeramikazko isolamendua; Q - Gas isolatutako ertain; W - Mikroordenagailuen babeserako berezia

Laugarren letra: B - babes mailarekin; C - Babes diferentziala; D-D maila; Q - Mota hobetua; J - ZG hobetua

Bosgarren zifra: Tentsio-mailako produktuaren serie-zenbakia

Hautaketa oinarria

tentsio nominala

Korronte-transformadorearen tentsio nominalak instalazio puntuko linearen tentsio nominala baino handiagoa izan behar du.

transformazio erlazioa

Pertsona orok karga baten arabera korronte IC kalkulatu behar du eta korronte transformadorearen erlazioa aukeratu. Korronte transformadoreen alde primarioaren korronte nominalaren erlaziorako hainbat zehaztapen daude (adibidez, 20, 30, 40, 50, 75, 100, 150, 2 × a/C), eta bigarren mailako korronte nominala 1A edo 5A izan ohi da. Horien artean, 2 × a/C-k produktu bererako bi korronte erlazio daudela adierazten du, produktuaren konexio-piezen kableatu-metodoa aldatuz lor daitekeela. Seriean konektatzen denean, korronte erlazioa a/c da, eta paraleloan konektatzen denean, korronte erlazioa 2 × a/C da. Oro har, korronte-transformadoreak neurtzeko korronte-eraldaketa-erlazioa hautatzeak bermatu behar du haien korronte nominala I1n lineako karga-korrontea baino txikiagoa ez dela (hau da, kalkulatutako IC). Linean karga kalkulatzeko korrontea 350A bada, korronte transformatzailearen bihurketa-erlazioa 400/5 gisa hautatu behar da. Babeserako erabiltzen den 11 Kv Korronte-Transformadorearen zehaztasun-eskakizunak ziurtatzeko, eraldaketa-erlazioa handiagoa izan dadin hauta daiteke.

Zehaztasun-maila hautatzearen printzipioa: fakturaziorako eta neurketarako erabiltzen den korronte-transformadorearen zehaztasun-maila ez da 0,5 maila baino txikiagoa izango; Sarrerako eta irteerako zirkuitu bakoitzean karga-korrontearen magnitudea kontrolatzeko erabiltzen den amperemetroak 1.0-3.0 mailako korronte-transformadoreak erabili behar ditu. Zehaztasun-erroreak zehaztutako balioa gainditzen ez duela ziurtatzeko, korronte transformatzailearen karga sekundarioa (volt ampere) egiaztatzen da oro har, eta transformadorearen S2 bigarren mailako karga ez da S2n karga nominala baino handiagoa, hautatutako zehaztasuna bermatu ahal izateko. Zehaztasuna egiaztatzeko formula: S2 ≤ S2n.
